ARDMX4

La il·luminació és una de les eines més potents per transmetre emocions dins d’un pessebre.

ARDMX4 neix amb la voluntat de facilitar la creació d’escenes vives i realistes mitjançant un sistema flexible de control de llums capaç de transformar completament l’ambient i la percepció de cada pessebre o diorama.

“Es comence a pintar amb la il·luminació, i s’acaba de il·luminar al pintar”

Maria Vidal Cuadras

Descripció funcional

L’ARDMX4 és un sistema que et permet controlar la il·luminació del teu pessebre d’una manera molt senzilla, flexible i artística. No és només un interruptor de llums. És una eina per donar vida al teu diorama.

Amb l’ARDMX4 pots:

  • Programar un cicle automàtic perquè funcioni autonomement
  • Regular la intensitat de fins a 100 llums diferents
  • Crear fins a 4 escenes ( exemple; dia, tarda, nit, alba…)
  • Fer transicions suaus entre escenes
  • Sincronitzar la il·luminació amb música

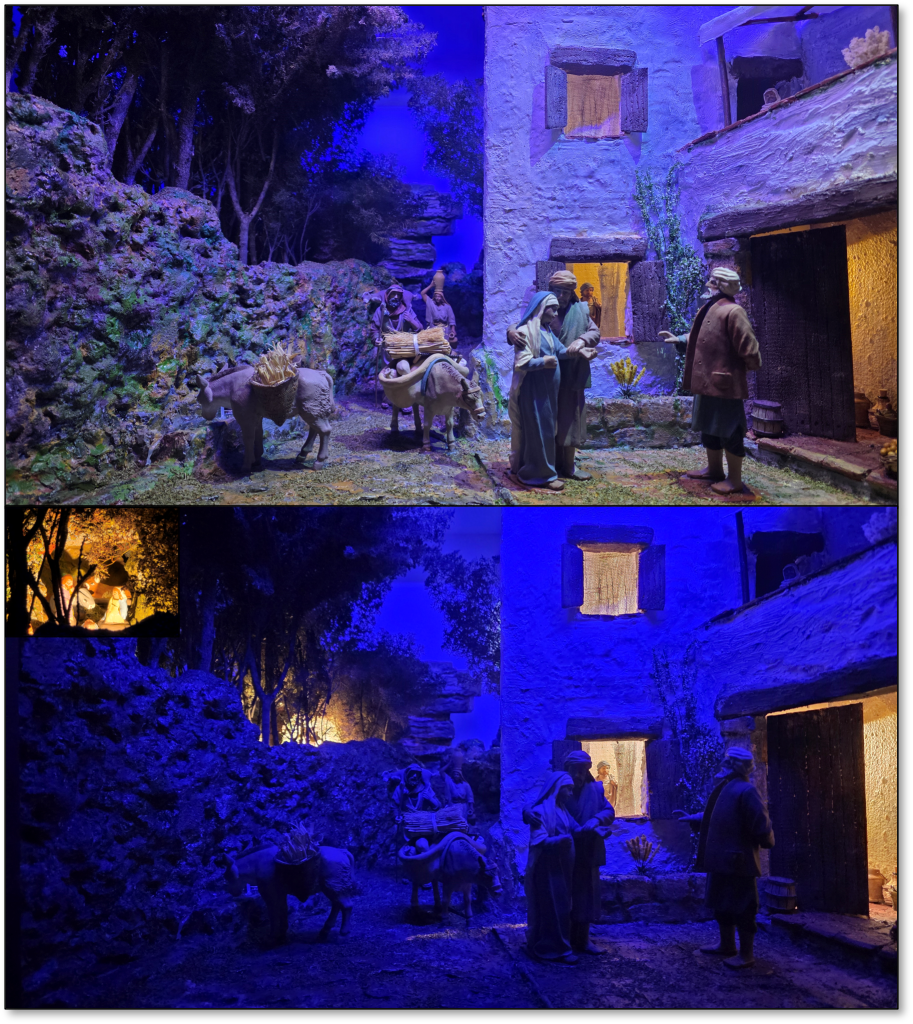

    Escenes amb transició

    • Configuració de 4 Escenes: Permet definir fins a quatre atmosferes diferents (com ara l’alba, el dia, el capvespre i la nit).

    • Transicions Personalitzades: L’usuari pot programar la durada de cada escena i el tipus de transició entre elles (gradual, canvi a l’inici o canvi al final del període) per aconseguir efectes naturals.

    • Sincronització de Música: Inclou un mòdul (DFPlayer Mini) que permet reproduir música des d’un USB, sincronitzada amb el cicle de llums, per crear una experiència immersiva.

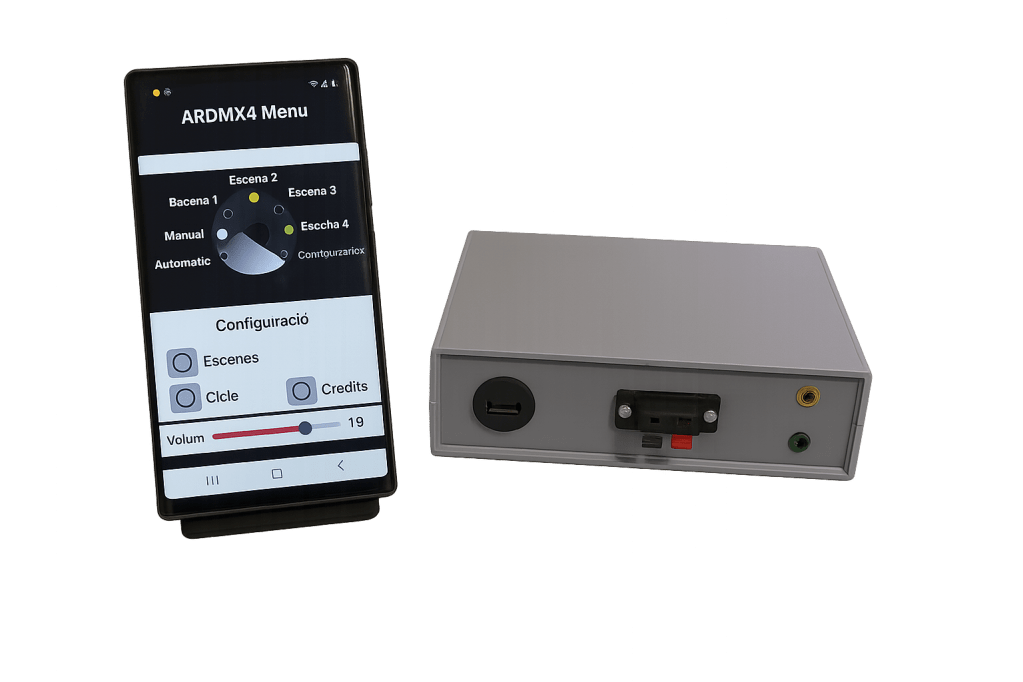

    Configuració des del Mòbil

    • App per a Android: Tota la configuració es realitza mitjançant una aplicació mòbil (desenvolupada amb l’entorn Virtuino) que es connecta al controlador per Bluetooth.

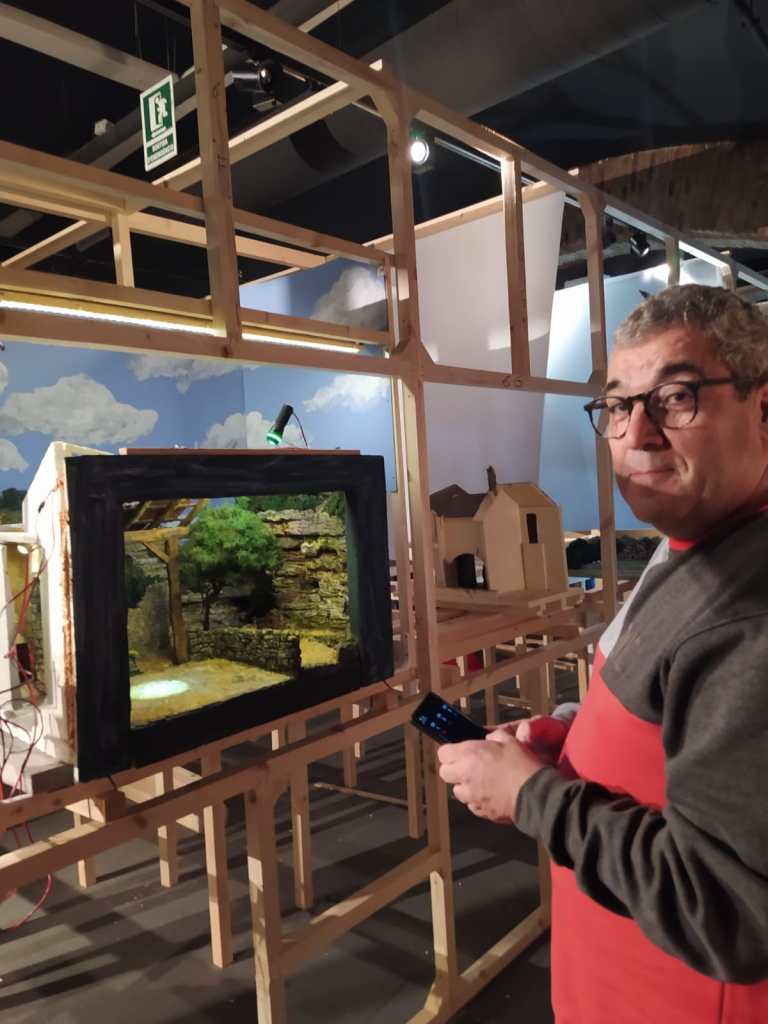

    • Ajust a distància: Això permet al pessebrista situar-se davant de la boca del pessebre i anar ajustant la intensitat de cada llum en temps real mentre observa el resultat artístic

    Diferents modes de funcionament

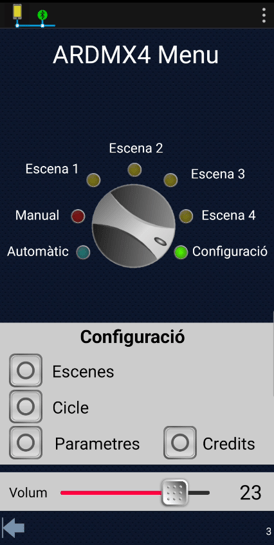

    El sistema inclou un selector d’accions (que es pot controlar des de l’app) amb diverses posicions:

    • Automàtic: Reprodueix el cicle de les 4 escenes constantment.

    • Manual: El cicle s’activa una sola vegada mitjançant un polsador extern, ideal per a pessebres exposats al públic.

    • Escena Fixa: Permet deixar el pessebre fix en una escena concreta (1, 2, 3 o 4), molt útil per a tasques de manteniment o fotografia.

    • Reinici: El controlador recorda la configuració i al donar la corrent electrca es reinici amb la ultima configuració

    Filosofia de Projecte Obert

    • Llicència Creative Commons: L’ARDMX4 és un projecte BY-NC-SA 4.0, el que significa que és lliure per a ús personal i educatiu, permetent que qualsevol el construeixi, el millori i el comparteixi amb la comunitat.

    • Cost Accessible: En estar fet amb components estàndard que es poden trobar fàcilment, el cost del material per muntar-lo és d’aproximadament 100 €, democratitzant així una tecnologia que abans era molt cara

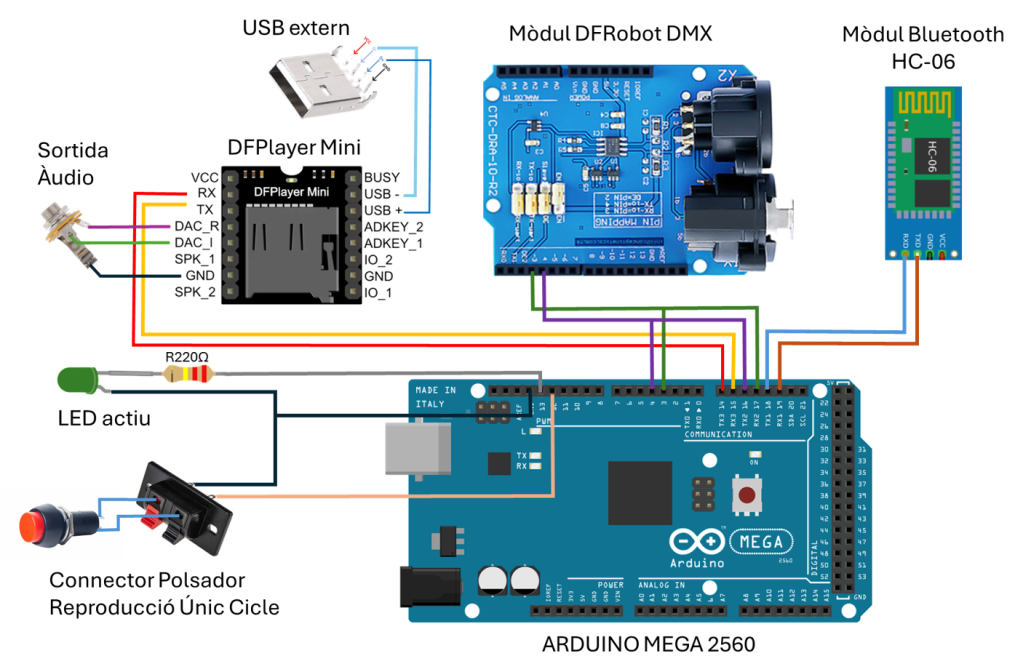

    Arquitectura tècnica

    • Basat en Arduino: El controlador utilitza una placa Arduino Mega 2560 com a unitat central de processament

    • Protocol DMX512: Utilitza aquest estàndard universal de la il·luminació professional, cosa que permet que el sistema sigui compatible amb una gran varietat de reguladors i llums del mercat, des de tires LED de 12V fins a bombetes de 220V.

    • Capacitat de Control: El sistema pot gestionar fins a 100 canals (llums) de forma totalment independent, amb una intensitat regulable de 0 a 255 per a cada un

    Video explicatiu
